造纸专用有机硅消泡剂的改进结果与讨论

2、 结果与讨论

2． 1 不同改性剂对消泡剂理化性质的影响

表1列举了不同改性剂制得的消泡剂乳液的外观、粘度以及动态稳定性，为避免添加量方面的不一致，本次实验固定改性剂的添加量为5%，从表中可见，聚醚、脂肪醇、X－3对乳液粘度均有不同程度的增加，而矿物油，X－2对乳液有降粘作用，加入改性剂所制得的消泡剂除矿物油外基本上没有改变消泡剂的稳定性， 3000r /min 离心15min 不分层，达到质量要求。

2． 2 不同改性剂及其用量对消泡剂性能的影响

本实验采用矿物油，聚醚，脂肪醇以及改性有机硅系列对公司现有的造纸专用有机硅消泡剂进行改进，下文分别讨论了不同种类改性剂及其用量对消泡剂性能的影响。

2． 2． 1 矿物油改性及其用量对消泡剂性能的影响

矿物油是早期应用较广泛的消泡剂之一，由于适用面窄，目前已较少使用，最近有文献报道其能降低消泡剂的粘度提高消泡剂的渗入和扩散能力，使消泡剂易于在泡沫中扩散进而进入泡沫壁，加快消泡速度。

本文选用加入不同重量比矿物油，考察其对乳液有机硅消泡剂的作用，结果见图1，空白代表未加改性剂时的乳液，相对于空白组，矿物油在纸厂黑液起泡液中未显示有增效作用。说明矿物油类改性消泡剂不适用纸厂黑液起泡体系。

2． 2． 2 聚醚改性及其用量对消泡剂性能的影响

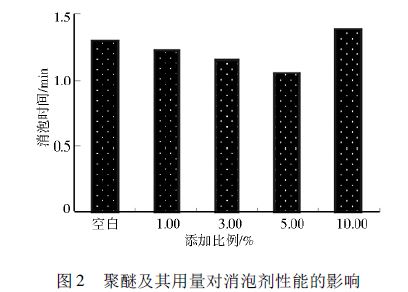

聚醚的加入量对消泡剂性能的影响见图2，结果表明: 聚醚改性后制得的消泡剂乳液对纸厂黑液泡沫的消除呈现先快后慢的趋势，但整体效果不明显，有可能是聚醚加入量的增加导致乳液体系粘度上升使性能降低。

2． 2． 3 脂肪醇改性及其用量对消泡性能的影响

本实验中使用的的脂肪醇是含有12～18 碳的高碳醇，高碳醇乳化形成的O/W 型消泡剂目前在造纸工业的抄造工序中应用广泛。由于高碳醇价格较为低廉，为了降低目前有机硅消泡剂的成本，本实验选用高碳醇代替部分硅油，以期获得同等或更好消泡性能的消泡剂(见图3) 。

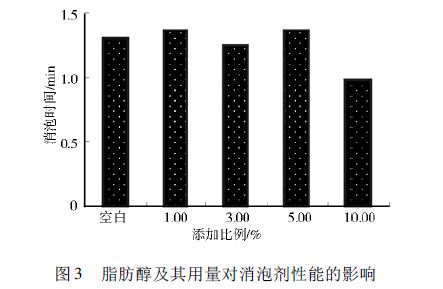

由图3 所示，结果表明脂肪醇改性制得的消泡剂对纸厂黑液泡沫没有协同作用。另外，李薇雅等发现，脂肪醇对聚硅氧烷乳液体系具有稳定作用，目前实验尚未发现稳定性方面区别，有待继续考察。
